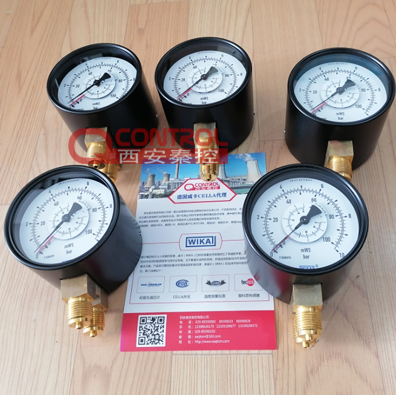

711.12.100德国威卡差压表-带高低压显示

德国威卡差压表711.12, 713.12, 731.12, 733.02差压表，铜合金或不锈钢材质，量程0.06 ... 100 MPa。
711.12.100威卡差压表的应用
供暖、通风和空调行业
非高粘度或不易结晶的气体和液体介质
731.12和733.02适用于侵蚀性介质
充液型713.12和733.02适用于高动态压力负载和震动
711.12.100威卡差压表的功能特性
测量范围：0 ... 0.06 MPa
两个过程连接和两个独立指针
带可调节的差压表盘
高性价比，安全可靠
711.12.100威卡差压表的描述
差压表是基于两个独立的波登管测量系统。因此差压表可以从两个测量点测量压力并将差压结果显示在表盘。
差压显示
标准型差压表带有两个压力指针和一个表压量程。负压指针连接至一个额外的可调表盘。用户可直接读取活动可调表盘上的差压（满量程值±50%）。
此外，不带可调表盘型差压表，其差压不可读取。
带减去式传动机芯型差压表只通过一个指针（无独立的加、减压力接口）进行压力显示。多种量程范围可选，确保所有操作参数的准确可读。
731.12和733.02型差压表带不锈钢接液部件，其特殊设计可满足过程工业的需求。
针对严苛的工况（如：震动），还可提供充液版。

711.12差压表的主要参数
两个独立的测量系统，平行垂直的压力接口
表圆直径：100、160
精度等：1.6级
压力范围：
0 ... 0.06 0 ... 100 MPa
客户要求的压力显示范围选择总的***大相对压力值。
带有循环泵工作的制暖设备的***大相对压力值一般情况下等于液体压力加上泵的压力。
为了读数方便，规定差压值不能低于1/6满量程。
订货时请说明以下压力：a)***大总的静压，b)差压
静压：满量程值
动压：0.9 x满量程值
瞬压：1.3 x满量程值
环境温度：-20 ... +60℃
介质温度：711.12型：软焊接式***大为60℃，
铜焊式***大为+100℃
731.12型：***大为+200℃
当测量系统的温度在参考温度（+20°C）附近波动时，***大变化为量程的±0.4 %/10 K针对表盘上的刻度；
IP等级：IP33，符合EN 60 529 / lEC 529标准
压力接口
711.12型：铜合金
731.12型：不锈钢
2 x G ½ B,公螺母，22mm凸台，正向接口在后面，负向在前面（带有 和 标志）
711.12型：
＜10MPa:铜合金，C型，软焊接式
≥10MPa：不锈钢，螺旋式，铜焊式
732.12型：
不锈钢，对于所有压力范围，焊接式
压力元件：钢，黑色
传动机芯
表盘
铝，白色，黑色表盘刻度字
铜合金，锌白铜活动零件
优化性能优化选项：
其它的过程连接
壳体和镶嵌环不锈钢
双刻度结构（双压力表）
表圆直径100mm：充液（713.12型）
表圆直径100mm：测量系统，壳体，不锈钢镶嵌环和充液
（ 733.02型）
减法式传动机芯（一指针针对差压显示），压力接口反装：-接前面， -接后面，铜合金或CrNi-不锈钢
介质温度***高达到100 °C（只适用于当测量系统CrNi-不锈钢且不充液情况）
固定前带边或后带边
报警接点(见数据资料 AC 08.01)减法式传动机芯
711.12, 713.12, 731.12, 733.02差压表
711.12.100 0 bar...1.6 bar M20 x 1.5
711.12.100 0 bar...25 bar G1/2B
711.12.100 0 kPa...600 kPa G1/2B
711.12.100 -1 bar...25 bar G1/2B
731.12.100 0 bar...16 bar 1/2 NPT
731.12.100 0...0.16 MPa M20 x 1.5
733.02.100 0 bar...10 bar 1/2 NPT
733.02.100 0...0.25 MPa M20 x 1.5
733.02.100 0...0.5 MPa M20 x 1.5
