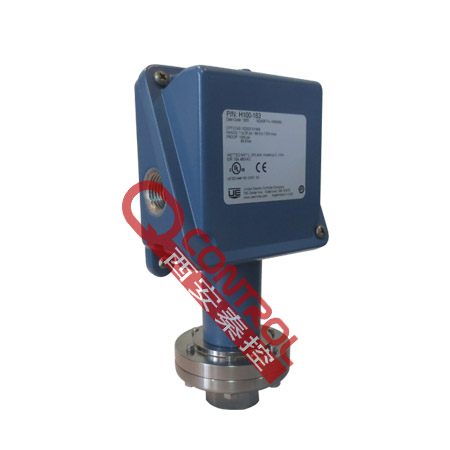

H100-188 M408/50-1000psi美国ue压力开关3.4-68.9bar陕西代理

美国UE授权代理商-西安秦控商贸
代理区域：山东 陕西 吉林 北京 湖北 广东 江西 甘肃 贵州 青海
区域负责人：黄经理
H100-188-XD002-XP112/50-1000psi美国ue脱盐水防腐哈氏合金压力开关3.4-68.9bar
H100-188/50-1000psi美国UE压力开关3.4-68.9bar陕西代理
美国UE H100系列压力开关应用范围：
 100 系列压力及温度开关是性能价格比***好的系列开关，广泛应用于工业过程及 OEM 用户，一体化的设计及外壳的形状结构使其更加坚固，接线更加方便。
全天候系列开关有多种微动开关和多种过程接口的选择，以满足各种不同的需求。
利用其自身的特性，100 系列广泛应用于热跟踪，防冻保护，过程装置（泵，压缩机），报警盘输入及火焰阻断系统。
     H100列压力及温度开关是性能价格都***好的系列开关，***应用于工业过程及OEM用户，一体化的设计及外壳的形状结构使其更加坚固，接线更加方便：全天候系列开关有多种微动开关个多种过程接口的选择，以满足各种不同的要求： 利用其自身的特性，100系列***应用于热跟踪、防冻保护、过程装置（泵，压缩机），报警盘输入及火焰阻断系统。具体应用如下：
泵和压缩机
流体动力/液压设备
临街处理装置功能的极限保护
防火系统
热跟踪和低温保护
温度控制系统


100系列介绍：
通过SIL 2***的开关，适用于压力、真空、压差和温度应用
100系列是一款经济型、SIL***的开关，适用于工厂生产线和OEM设备中的压力、真空、差压和温度应用。坚固的一体式外壳具有倾斜的盖子，便于接线。各式各样的微动开关和过程连接选项，使这款具有SIL***的多功能开关***适合对坚固耐用全天候设备有需求的工业应用。
使用100系列的典型应用包括热追踪、防冻、处理设备（泵、压缩机）、报警器面板输入和灭火系统等。
·产品已通过INMETRO、UL和cUL***；
·提供符合ATEX和EAC标准的防爆安全选项；
·符合CE标准的低电压指令和压力设备指令；
·SIL-2***开关；
·拥有为满足4X型外壳的要求而开发的环氧树脂涂层外壳；
·单刀双掷或双刀双掷输出；
·提供广泛的材料和传感器范围选择，包括焊接的不锈钢膜片或波纹管传感器、镶嵌式传感器和可选配的腐蚀性介质专用传感器材料；
·提供应用于泵类的可调死区型开关和微压（水柱级）开关；
·配有内部参考刻度和死区可调选项；
·易于接线
可调节范围：
·压力和真空度：30″Hg（英寸汞柱）真空至5000 psi（磅力每平方英寸）（-1巴至344巴）
·压差：0.2 “wcd（英寸水柱差）至500 psid（磅差每平方英寸）（0.5 毫巴34.5巴）
·温度：-85°C至340°C （-120°F至650°F）

100系列 描述
压力开关
H100 型:一个单刀双掷(SPDT)输出;NEMA 4X 外壳,环氧涂层;内部可调,有参考刻度
差压开关
H100K 型:一个单刀双掷(SPDT)输出;NEMA 4X 外壳,环氧涂层;内部可调,有参考刻度
温度开关
B100 型：直插式；一个单刀双掷(SPDT)输出；内部可调,有参考刻度
C100 型：直插式；一个单刀双掷(SPDT)输出；内部可调,无参考刻度
E100 型：温包及毛细管式；一个单刀双掷(SPDT)输出；内部可调，有参考刻度
F100 型：温包及毛细管式；一个单刀双掷(SPDT)输出；内部可调，无参考刻度

产品介绍

美国UE温度开关100系列机械式温度开关是远传式机械温度开关，可选择50英尺长的紫铜或不锈钢毛细管还可以选择带铠装的保护电缆，美国UE温度开关100系列可以选择可分离的储液器和组合连接器，机械式温度开关的温度传感器材料包括： Viton；Kapton；Hastelloy合金,锰内尔合金和其它材料。

技术参数

存储温度:-54—71℃
环境温度:-40 to 71℃
设定点重复性：温度开关：为可调范围的±1%；
抗冲击  ：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动  ：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳     ：铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不
              锈钢抗干扰刻度盖卡紧螺丝。
外壳等级：符合NEMA 4X 要求。
开关输出：一个单刀双掷（SPDT）快速动作开关；
               可接成“常开型”或“常闭型”
触点电气额定值：15A，125/250/480VAC；
                        B100-13546 和E100-13545：22A/480VAC。
                        24-30VDC，2A 电阻，1A 电感。
                        125VDC，0.5A 电阻，.03A 电感。
电器接口：1/2"NPTF 接口；2 个7/8"直径的敲出孔
温度组件：温包及毛细管：6 英尺，304 不锈钢材质；
               　E100-13545, 10 英尺304 不锈钢.
               　直插式:镀镍黄铜（标准长度）；
        　　　B100-13546 不锈钢；
               　可选316L 不锈钢材质。
填充      ：1BS/BC 型：填充溶剂；2-8 型：填充***油
温度死区：F 型：典型值为1%；
                  B/C/E 型：在实验室典型值为设定点范围的2%
热追踪及低温保护：带有自动调温器，有B100和E100型的开关
                                可用于周围环境追踪。
重量：2—7 磅；（因型号而异）


压力的表示方法有两种：
      一种称压力（也可理解为真实压力），它是以真空为测量起点得到的压力值。
另一种称为相对压力，它是以当地大气压力为测量起点得到的压力值。
相对压力又分为表压力和负压值（真空值），当被测点的真实压力大于当地大气压力，此时该测量点处于正压状态，
对应相对压力俗称为表压力。表压力越大，也可说明被测点的压力（真实压力）越大；现场许多处于正压状态的压力测量值一般都是相对压力，
即表压力；而当被测点的真实压力小于当地大气压力，此时该测量点处于就处于负压状态，对应相对压力为负值，其负值的值是我们的测量值，
通常称它为真空值或负压值，炉膛负压值其实也是指这一值，它和压力不是一回事，真空值（负压值）越大，
说明被测点的压力比当地大气压小的越多！当被测点处于负压状态时，因为有了一个真空值的概念，所以比正压状态的压力表示方法理解起来要复杂一点。
      炉膛正、负压保护是防止机组在运行过程中，发生异常情况，导致炉膛“内爆”、“外爆”现象，而保护锅炉安全的一个重要保护。
外爆是由于炉膛内正压过大，超过锅炉水冷壁或烟风道结构强度，造成炉膛或烟风道撕裂、外鼓损坏的事故；
内爆是由于炉膛负压过大，造成炉膛或烟风道被大气压力压瘪的损坏事故锅炉正压大是炉膛爆燃的前馈信号，锅炉负压大是锅炉灭火的前馈信号，因此正确判断炉膛内部的压力变化，
并作出相应的、超前的保护联锁动作，使机组安全地停运，对避免造成炉膛损坏事故起着积极重要的作用。
因此我们必须认真分析炉膛负压波动异常的原因，并正确、合理的设定炉膛正、负压保护定值。

机械压力开关工作原理:
压力开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
