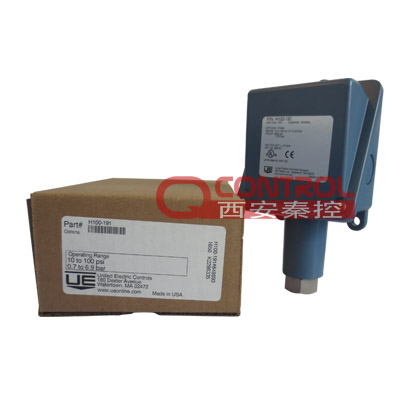

H100-191 M201美国UE压力开关0.7-6.9bar焊接316不锈钢膜片

美国UE授权代理商-西安秦控商贸
H100-191美国UE压力开关0.7-6.9bar焊接316不锈钢膜片1/2NPTF压力接口

H100系列美国UE压力开关的主要特点：
● 一个开关量信号输出
● 环氧树脂涂层和铸铝结构的壳体满足NEMA 4X 的标准
● 设定点锁定防误操作
● 热追踪及防冻保护
● 耐压可达10,000psi(689.5bar)
● 可调整范围  压力：30"Hg Vac 到 5000psi(-1 到344.7bar)
                  微压：300"wc 真空到250"wc 压力(-746.7 到622.3mbar)

压力的表示方法有两种：
      一种称压力（也可理解为真实压力），它是以真空为测量起点得到的压力值。
另一种称为相对压力，它是以当地大气压力为测量起点得到的压力值。
相对压力又分为表压力和负压值（真空值），当被测点的真实压力大于当地大气压力，此时该测量点处于正压状态，
对应相对压力俗称为表压力。表压力越大，也可说明被测点的压力（真实压力）越大；现场许多处于正压状态的压力测量值一般都是相对压力，
即表压力；而当被测点的真实压力小于当地大气压力，此时该测量点处于就处于负压状态，对应相对压力为负值，其负值的值是我们的测量值，
通常称它为真空值或负压值，炉膛负压值其实也是指这一值，它和压力不是一回事，真空值（负压值）越大，
说明被测点的压力比当地大气压小的越多！当被测点处于负压状态时，因为有了一个真空值的概念，所以比正压状态的压力表示方法理解起来要复杂一点。
      炉膛正、负压保护是防止机组在运行过程中，发生异常情况，导致炉膛“内爆”、“外爆”现象，而保护锅炉安全的一个重要保护。
外爆是由于炉膛内正压过大，超过锅炉水冷壁或烟风道结构强度，造成炉膛或烟风道撕裂、外鼓损坏的事故；
内爆是由于炉膛负压过大，造成炉膛或烟风道被大气压力压瘪的损坏事故锅炉正压大是炉膛爆燃的前馈信号，锅炉负压大是锅炉灭火的前馈信号，因此正确判断炉膛内部的压力变化，
并作出相应的、超前的保护联锁动作，使机组安全地停运，对避免造成炉膛损坏事故起着积极重要的作用。
因此我们必须认真分析炉膛负压波动异常的原因，并正确、合理的设定炉膛正、负压保护定值。

机械压力开关工作原理:
压力开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

***
UL注册:cULus***：温度: UL 873. UL1203，CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E40857
级别Ⅰ. 1 & 2区. 组别 B. C和 D
级别Ⅱ. 1 & 2区.组别 E. F和 G
级别Ⅲ. 外壳形式 4X，7，9；IP66
FM***. 3615及3600级别 (不是所有型号.参考选项M415的说明)
CE***，符合低电压规程（LVD）
CE***，符合压力设备规程（PED 97/23/EC）
