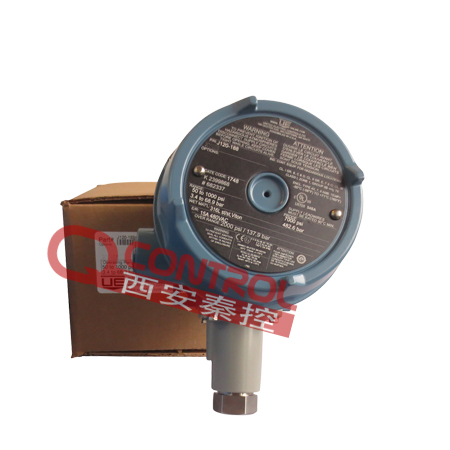

J120-185 M408/0.3-6.9bar美国ue油泵出口油压高压压力开关
- 品牌：
- 型号：
- 产地：
- 分类：美国UE压力开关
- 业务电话： 029-89390083 86696828
美国UE授权代理商-西安秦控商贸
代理区域：山东 陕西 吉林 北京 湖北 广东 江西 甘肃 贵州 青海
区域负责人：黄经理
J120-185-0140/0.3-6.9bar美国ue油泵出口油压高压压力开关
机械压力开关工作原理:
压力开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
美国UE-J120防爆压力开关的技术参数
1. 测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体
2. 外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖
3. 外壳等级：符合NEMA 4X要求
4. 设定点精度：±1%
5. 切换差：分为可调和不可调两种(参考选型表数据)
6. 重复性误差：<1%
7. 压力接口：标准1/2NPTF内螺纹;可根据现场需要，特殊订制
8. 电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制
9. 开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行*分别设定;开关可接“常开型”或“常闭型”
10. 环境温度：-40℃～+70℃
11. 环境湿度：5%～95%
12. 使用寿命：100 0000次循环
13. 量程范围：0～0.01……60 Mpa
14. 压力形式：表压，绝压
15. 输出信号：(V)继电器接点或低电平≤0.5，高电平≥4.5的开关量信号
16. 精 度：0.25%FS、0.5%FS
17. 设定范围：下限：0～上限设定*低值 上限：下限设定*值 ～上限设定*值
18. 继电器负载： 30V/5A DC，240V/3A AC
19. 长期稳定性： (%FS/年) ≤0.5
20. 工作电压： 18～+24(V)
21. 存储温度： -40～+200 (℃)
22. 工作温度： -20～+80℃，-60～+200℃(高温型)
23. 接 口： M20*1.5或用户自定
24. 防爆等级： Exib II CT6
25. 防护等级： IP66
美国UE防爆120系列压力开关型号表
J120-520 J120-521 J120-522 J120-523 J120-524 J120-525 J120-530 J120-531 J120-532 J120-533 J120-534 J120-535
J120-565 J120-566 J120-567 J120-171 J120-172 J120-173 J120-174 J120-183 J120-184 J120-185
J120-186 J120-188 J120-189 J120-483 J120-484 J120-485 J120-486 J120-488 J120-489 J120-S126B
J120-S134B J120-137B J120-S144B J120-S152B J120-S156B J120-S164B J120-190 J120-191 J120-192
J120-193 J120-194 J120-490 J120-491 J120-492 J120-493 J120-494 J120-126 J120-134 J120-137
J120-144 J120-152 J120-156 J120-164 J120-356 J120-358 J120-361 J120-376 J120-270 J120-274
J120-612 J120-616 J120-680 J120-701 J120-702 J120-703 J120-704 J120-705 J120-450 J120-452
J120-451 J120-453 J120-454 J120-550 J120-551 J120-552 J120-553 J120-554 J120-555 J120-15622
J120-15834 J120-15835 J120-15836 J120-15837 J120-15838 J120-15839
代理区域：山东 陕西 吉林 北京 湖北 广东 江西 甘肃 贵州 青海
区域负责人：黄经理
J120-185-0140/0.3-6.9bar美国ue油泵出口油压高压压力开关
机械压力开关工作原理:
压力开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
美国UE-J120防爆压力开关的技术参数
1. 测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体
2. 外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖
3. 外壳等级：符合NEMA 4X要求
4. 设定点精度：±1%
5. 切换差：分为可调和不可调两种(参考选型表数据)
6. 重复性误差：<1%
7. 压力接口：标准1/2NPTF内螺纹;可根据现场需要，特殊订制
8. 电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制
9. 开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行*分别设定;开关可接“常开型”或“常闭型”
10. 环境温度：-40℃～+70℃
11. 环境湿度：5%～95%
12. 使用寿命：100 0000次循环
13. 量程范围：0～0.01……60 Mpa
14. 压力形式：表压，绝压
15. 输出信号：(V)继电器接点或低电平≤0.5，高电平≥4.5的开关量信号
16. 精 度：0.25%FS、0.5%FS
17. 设定范围：下限：0～上限设定*低值 上限：下限设定*值 ～上限设定*值
18. 继电器负载： 30V/5A DC，240V/3A AC
19. 长期稳定性： (%FS/年) ≤0.5
20. 工作电压： 18～+24(V)
21. 存储温度： -40～+200 (℃)
22. 工作温度： -20～+80℃，-60～+200℃(高温型)
23. 接 口： M20*1.5或用户自定
24. 防爆等级： Exib II CT6
25. 防护等级： IP66
美国UE防爆120系列压力开关型号表
J120-520 J120-521 J120-522 J120-523 J120-524 J120-525 J120-530 J120-531 J120-532 J120-533 J120-534 J120-535
J120-565 J120-566 J120-567 J120-171 J120-172 J120-173 J120-174 J120-183 J120-184 J120-185
J120-186 J120-188 J120-189 J120-483 J120-484 J120-485 J120-486 J120-488 J120-489 J120-S126B
J120-S134B J120-137B J120-S144B J120-S152B J120-S156B J120-S164B J120-190 J120-191 J120-192
J120-193 J120-194 J120-490 J120-491 J120-492 J120-493 J120-494 J120-126 J120-134 J120-137
J120-144 J120-152 J120-156 J120-164 J120-356 J120-358 J120-361 J120-376 J120-270 J120-274
J120-612 J120-616 J120-680 J120-701 J120-702 J120-703 J120-704 J120-705 J120-450 J120-452
J120-451 J120-453 J120-454 J120-550 J120-551 J120-552 J120-553 J120-554 J120-555 J120-15622
J120-15834 J120-15835 J120-15836 J120-15837 J120-15838 J120-15839
| 型号 | 可调整压力范围 | 死区 | 工作压力 | 耐压 | 接液材质 | 压力接口 |
| J120-183 | 0.1-1.4bar | 20.7-172.4mbar | 34.5bar | 68.9bar | 焊接316L不锈钢膜片 | 1/2NPTF |
| J120-184 | 0.1-3.4bar | 20.7-206.8mbar | 34.5bar | 68.9bar | 焊接316L不锈钢膜片 | 1/2NPTF |
| J120-185 | 0.3-6.9bar | 34.5-413.7mbar | 34.5bar | 68.9bar | 焊接316L不锈钢膜片 | 1/2NPTF |
| J120-186 | 0.6-13.8bar | 0.1-0.8bar | 34.5bar | 68.9bar | 焊接316L不锈钢膜片 | 1/2NPTF |
| J120-188 | 3.4-68.9bar | 1.7-8.6bar | 137.9bar | 482.6bar | 焊接316L不锈钢膜片 | 1/2NPTF |
| J120-189 | 17.2-241.3bar | 3.4-20.7bar | 137.9bar | 482.6bar | 焊接316L不锈钢膜片 | 1/2NPTF |
