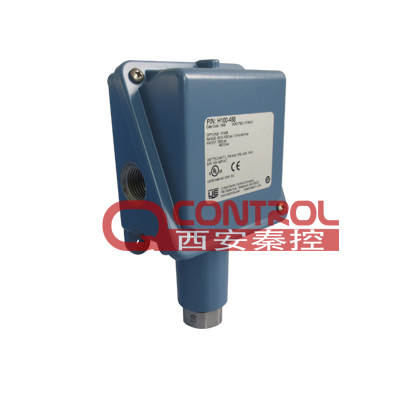

H100-488 M408/3.6-68.9bar美国UE压力开关

美国UE授权代理商-西安秦控商贸
H100-488/3.6-68.9bar美国UE压力开关，316不锈钢膜片可选哈氏合金/锰乃尔等，1/2"NPTF压力接口，***大压力275.8bar，耐压482.6bar

H100系列美国UE压力开关的主要特点：
● 一个开关量信号输出
● 环氧树脂涂层和铸铝结构的壳体满足NEMA 4X 的标准
● 设定点锁定防误操作
● 热追踪及防冻保护
● 耐压可达10,000psi(689.5bar)
● 可调整范围  压力：30"Hg Vac 到 5000psi(-1 到344.7bar)
                  微压：300"wc 真空到250"wc 压力(-746.7 到622.3mbar)

技术参数

存储温度:-54—71℃
环境温度:-40 to 71℃
设定点重复性：温度开关：为可调范围的±1%；
抗冲击  ：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动  ：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳     ：铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不
              锈钢抗干扰刻度盖卡紧螺丝。
外壳等级：符合NEMA 4X 要求。
开关输出：一个单刀双掷（SPDT）快速动作开关；
               可接成“常开型”或“常闭型”
触点电气额定值：15A，125/250/480VAC；
                        B100-13546 和E100-13545：22A/480VAC。
                        24-30VDC，2A 电阻，1A 电感。
                        125VDC，0.5A 电阻，.03A 电感。
电器接口：1/2"NPTF 接口；2 个7/8"直径的敲出孔
温度组件：温包及毛细管：6 英尺，304 不锈钢材质；
               　E100-13545, 10 英尺304 不锈钢.
               　直插式:镀镍黄铜（标准长度）；
        　　　B100-13546 不锈钢；
               　可选316L 不锈钢材质。
填充      ：1BS/BC 型：填充溶剂；2-8 型：填充***油
温度死区：F 型：典型值为1%；
                  B/C/E 型：在实验室典型值为设定点范围的2%
热追踪及低温保护：带有自动调温器，有B100和E100型的开关
                                可用于周围环境追踪。
重量：2—7 磅；（因型号而异）

机械压力开关工作原理:
压力开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
