【J120-520-XC004 】UE原装炉膛开关 UE代理现货
- 品牌：
- 型号：
- 产地：
- 分类：美国UE压力开关
- 业务电话： 029-89390083 86696828

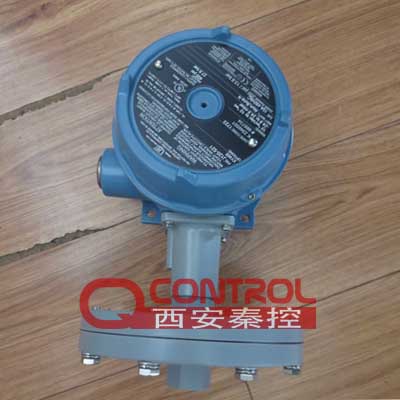

【J120-520-XC004 】UE原装炉膛开关 UE代理现货
J120-520-XC004 -75KPa-0,***大压力1.38bar 耐压2.76bar。过程接口1/2NPT内丝.XC004是316L膜片，用于炉膛气体中的含硫介质。
防爆压力开关的工作原理
防爆压力开关是通过坚固的密封壳体将接线触点密闭在坚固空间中达到隔爆的效果。
防爆压力开关工作原理为纯机械形变导致微动开关动作。
当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，***终启动***上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。
防爆压力开关按原理可分为机械防爆压力开关和电子防爆压力开关，机械式中又分为普通的和密封型。
防爆压力开关工作原理为纯机械形变导致微动开关动作。
当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，***终启动***上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。
防爆压力开关按原理可分为机械防爆压力开关和电子防爆压力开关，机械式中又分为普通的和密封型。
技术参数
储存温度：-65 to 160℉(-54～71℃)
环境温度：-58 to 160℉(-50 to 71℃)；36-39 型，520-525 型，540-548 型，701-705 型，15834-15839：0 to 160℉(-17 to 71℃)；820E 型，822E 型：-40 to 160℉(-40 to 71℃) 环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1% ；E121 和E122 型，漂移值小于2%
设定点重复性：温度开关型号B、C 和F：为可调范围的±1%
XC001 铝制压力接口，氟橡胶(Viton)膜片，氟橡胶(Viton)O 型圈。 XC002 铝制压力接口，Kapton 膜片，丁腈橡胶(Buna-N)O 型圈。 XC003 铝制压力接口，Kapton 膜片，氟橡胶(Viton)O 型圈。
XC004 316L 不锈钢压力接口，316L 不锈钢膜片，氟橡胶(Viton)O 型圈。***大工作压力小于 100 psi。 XC005 316L 不锈钢压力接口，氟橡胶(Viton)膜片，氟橡胶(Viton)O 型圈。
XC006 316L 不锈钢压力接口，Kapton 膜片，氟橡胶(Viton)O 型圈。 XC007 316L 不锈钢压力接口，Teflon 膜片，氟橡胶(Viton)O 型圈。
型号及参数
Model Adjustable Set Point Range Deadband Over Range Proof
Low end of range on fall; Pressure* Pressure**
High end of range on rise
“wc mbar “wc mbar psi bar psi bar
Type J120
Buna N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out
purposes (other wetted materials available see page 11)
520 300 Vac to 0 -746,7 to 0 0.2 to 8 0,5 to 19,9 200 13,8 400 27,6
521 10 Vac to 10 -24,9 to 24,9 0.1 to 0.6 0,2 to 1,5 200 13,8 400 27,6
522 50 Vac to 50 -124,5 to 124,5 0.1 to 3 0,2 to 7,5 200 13,8 400 27,6
523 0.5 to 5.0 1,2 to 12,4 0.1 to 0.3 0,2 to 0,7 200 13,8 400 27,6
524 2.5 to 50 6,2 to 124,5 0.1 to 0.8 0,2 to 2,0 200 13,8 400 27,6
525 10 to 250 24,9 to 622,3 0.1 to 6 0,2 to 14,9 200 13,8 400 27,6
