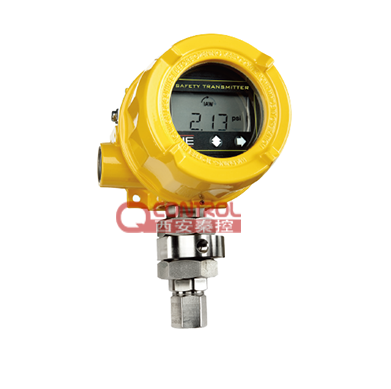

美国UE防爆压力变送器2SLP48-P18-M014
- 品牌：
- 型号：
- 产地：
- 分类：美国UE变送器
- 业务电话： 029-89390083 86696828
美国UE压力变送器2SLP48-P18-P014-M449 带显示 带2路开关量 防爆 SIL2***
常用型号
2SLP48-P06 2SLP48-P08 2SLP48-P10 2SLP48-P11 2SLP48-P12 2SLP48-P13
2SLP48-P14 2SLP48-P15 2SLP48-P16 2SLP48-P17 2SLP48-P18 2SLP48-P19 2SLP48-P20
2SLP48压力变送器输出
2 线回路供电或24 VDC 固定电流电源，4-20 mA 模拟输出，可编程固态继电器额定值为30 VDC@6 安培（1.8 A 先导负载额定值），2 个状态
开关输出，每个额定值为30VDC@20 mA ***大值。
2SLP48压力变送器量程
传感器压力工作范围 1+显示分辨率***大超量程 2
表压、压阻应变计、硅油填充、316L 不锈钢焊接材料、1/2“NPT（内螺纹）工艺连接
如图所示显示。
P06 14.7 to 30 psig 831.1” wc 2068 mbar 206.8 KPa 2.109 kg/cm2 60 psig 4137 mbar
P08 -14.7 to 100 psig 2770” wc 6895 mbar 689.5 KPa 7.031 kg/cm2 200 psig 13,8 bar
P10 0-5.00 psig 138.5 “wc 344,7 mbar 34.47 KPa 0.352 kg/cm2 10 psig 690 mbar
P11 0-15.00 psig 415.5 “wc 1034 mbar 103.4 KPa 1.055 kg/cm2 30 psig 2068 mbar
P12 0-30.00 psig 831.1 “wc 2068 mbar 206.8 KPa 2.109 kg/cm2 60 psig 4137 mbar
P13 0-50.00 psig 1385 “wc 3447 mbar 344.7 KPa 3.516 kg/cm2 100 psig 6895 mbar
P14 0-100.0 psig 2770 “wc 6895 mbar 689.5 KPa 7.031 kg/cm2 200 psig 13,8 bar
P15 0-300.0 psig NA 20,68 bar 2068 KPa 21.09 kg/cm2 600 psig 41,4 bar
P16 0-500.0 psig NA 34,47 bar 3447 KPa 35.16 kg/cm2 1000 psig 68,9 bar
P17 0-1000 psig NA 68,95 bar 6895 KPa 70.31 kg/cm2 2000 psig 137,9 bar
P18 0-3000 psig NA 206,8 bar 20.68 MPa 210.9 kg/cm2 6000 psig 413,7 bar
P19 0-4500 psig NA 310,3 bar 31.03 MPa 316.4 kg/cm2 9000 psig 620,5 bar
P20 0-6000 psig NA 413,7 bar 41.37 MPa 421.9 kg/cm2 12000 psig 827,4 bar
2SLP48压力变送器优化性能选项
（所有3 个设定值都须在订购时一起提供，以下方为范例）
设定点 1 死区 1 开关模式
40.00 25.00 Open on rise
（对于window 模式，订购时须注明所有4 个设定值，以下方为范例）
设定点高 1 死区高 1 设定点低 1 死区低 1
60.00 12.00 18.00 10.00
M270 显示单位，温度开关是摄氏度为单位
M275 显示单位，英寸水柱
M276 显示单位，bar 或mabr
M277 显示单位，kPa 或MPa
M278 显示单位，kg/cm2
M444 纸质铭牌
M446 不锈钢铭牌
M449 安装支架，如果单独订购，请使用零件号6361-704。更多信息见第12 页
M550 氧清洗
W073 适用于所有的TL 和TR 传感器的1/2”NPT 外螺纹压缩组件，详情见P11 页。
W074 适用于所有TR,TH 和TC 传感器的1/2”NPT 外螺纹转接头
W081 热电偶套管适配器-将3/8”热电偶套管连接至1/4”传感器护套
W930 1/2” NPT 外螺纹对G1/2 外螺纹的转接头，用于测量压力传感器P06-P20。单独订购选6361-762.
W932 1/4” NPT 内螺纹对G1/2 外螺纹的转接头，用于测量差压传感器K10-K13，单独订购时选6361-763(需要2 个)
